TÍNH CÔNG SUẤT ĐÈN CHIẾU SÁNG

I. BẢNG TIÊU CHUẨN ĐỘ RỌI SÁNG

STT	KHÔNG GIAN CHIẾU SÁNG	ĐỘ RỌI YÊU CẦU (Lux)
1	Phòng khách	300 - 500
2	Phòng ngủ	150 - 200
3	Phòng làm việc/ Phòng học	300 - 500
4	Phòng bếp	300 - 500
5	Hành lang	≥ 100
6	Cầu thang	≥ 150
7	Nhà vệ sinh, phòng tắm	≥ 200
8	Tầng hầm để xe	≥ 75
9	Văn phòng làm việc	300 - 500
10	Phòng thiết kế, Vẽ mỹ thuật	≥ 750
11	Khu vực sản xuất của nhà máy	300 - 500
12	Phòng khám chung	300 - 500
13	Phòng khám Tai, Mắt..	≥ 1000
14	Phòng bệnh nhân, nhân viên	200 - 300

II. CÔNG THỨC TÍNH TOÁN
1. Tính tổng ánh sáng cho phòng (lumen)
⅀AS/phòng = Độ rọi yêu cầu(lux) x Diện tích phòng(m²)
2. Tính Tổng công suất cho phòng

Quang thông trung bình của đèn Led = 100(lumen/w)
Quang thông trung bình của đèn Compact = 70(lumen/w)
3. Tính số lượng đèn

Chọn số lượng ≥ 1,2 Tính toán
Ví dụ 1: Phòng khách rộng 20m²
1. Tính Tổng ánh sáng cho phòng(lumen)
⅀AS/phòng = 300 x 20 = 6.000(lumen)
2. Tính Tổng công suất cho phòng (Dùng đèn led có Quang thông trung bình = 100(lumen)
⅀P/phòng = 6.000/100 = 60(W)
3. Tính số lượng đèn
Trường hợp 1: Nếu chỉ sử dụng đèn Tuýp 1,2m 18W
N = 60/18 = 3,3 x 1,2 = 4(cái)
►Vậy chọn 4 Tuýp led đơn hoặc 2 Tuýp led đôi

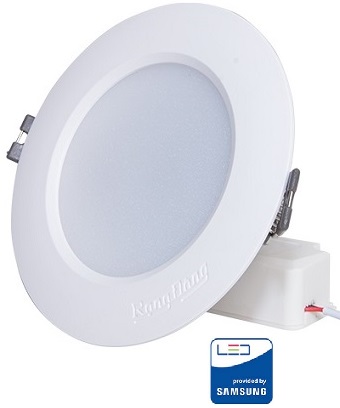

Trường hợp 2: Dùng đèn Dowlight 7W âm trần
N = 60/7 = 8,6 x 1,2 = 10
►Vây chọn 10 Đèn Dowlight 7W

(Ngoài ra. Bố trí Đèn hắt trần dùng để trang trí, độ rọi sáng nhỏ )
Ví dụ 2: Phòng ngủ rộng 15m²
1. Tính Tổng ánh sáng cho phòng (lumen)
⅀AS/phòng = 200 x 15 = 3.000(lumen)
2. Tính Tổng công suất cho phòng (Dùng đèn led có Quang thông trung bình = 100(lumen/w)
⅀P/phòng = 3.000/100 = 30(W)
3. Tính số lượng đèn
Trường hợp 1: Nếu chỉ sử dụng đèn Tuýp 1,2m 18W
N = 30/18 = 1,7 x 1,2 = 2(cái)
► Vậy chọn 2 Tuýp led đơn (1,2m/18W )

Trường hợp 2: Nếu chỉ sử dụng đèn Dowlight 7W âm trần
N = 30/7 = 4,3 x 1,2 = 5,2(cái)
► Vậy chọn 6 Đèn Dowlight 7W

Ví dụ 3: Văn phòng làm việc rộng 50m²
1. Tính Tổng ánh sáng cho phòng(lumen)
⅀AS/phòng = 500 x 50 = 25.000(lumen)
2. Tính Tổng công suất cho phòng (Dùng đèn led có Quang thông trung bình = 100(lumen/w)
⅀P/phòng = 25.000/100 = 250(W)
3. Tính số lượng đèn
Trường hợp 1: Chọn đèn Panel led (0,6x0,6)m 40W
N = 250/40 = 6,25 x 1,2 = 7,5(cái)
► Vậy chọn 8 Đèn Panel led (0,6x0,6)m 40W

Trường hợp 2: Chọn Đèn máng nổi (0,3x1,2)m 2x18W = 36W
N = 250/36 = 6,94 x 1,2 = 8,3(cái)
► Vậy chọn 9 Đèn máng nổi 0,3x1,2m 2x18W

"Bài được viết bởi _ Admin_Trungtamcodien.net"
